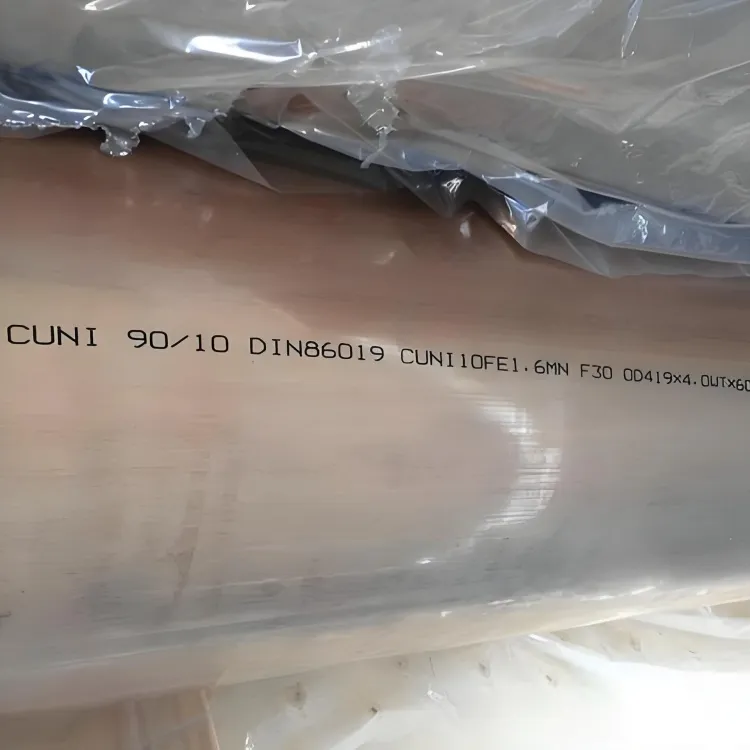

ASTM B111 C70600 réz nikkelcső 90/10

A Gnee Steel (Tianjin) Co., Ltd. az egyik legprofesszionálisabb gyártó és szállító az astm b111 c70600 réz nikkelcső 90/10 Kínában, valamint támogatja a testreszabott szolgáltatást is. Üdvözöljük, hogy vásároljon akciós astm b111 c70600 réz nikkel 90/10 csövet gyárunkból. Minőségi termékek és elfogadható árak állnak rendelkezésre.



Az ASTM B111 C70600 egy réz-nikkelötvözet, amely megközelítőleg 90% rezet és 10% nikkelt tartalmaz, kis mennyiségű vas és mangán hozzáadásával. Ez az egyik leggyakrabban használt anyag a tengervíz{6}}hűtéses hőcserélőkben, kondenzátorokban és elpárologtatókban.



Ellentétben az alumínium sárgarézzel (C68700) vagy az admiralitás sárgarézzel (C44300), a C70600 lényegesen jobban ellenáll a nagy-sebességű tengervíznek, az eróziós-korróziónak és az ammóniatámadásnak. A kompromisszum az alacsonyabb hővezetőképesség és a magasabb anyagköltség.



Ez az ötvözet erre van előírvahéj és cső hőcserélő, hőcserélő kondenzátor, éshéjcső párologtatóolyan alkalmazásokhoz, ahol 30+ év élettartamra van szükség, vagy ahol a víz sebessége meghaladja a 2,5 m/s-t.



C70600 csöveket szállítunkASTM B111, ASME SB111, EN 12451, ésJIS H3300szabványoknak. Egyenes hosszúságok ésu csöves hőcserélőA hajlítások raktárról elérhetők szokásos méretekben.



Az alábbi táblázat az ASTM B111 szerint szükséges összetételt mutatja. A vas- és mangántartalom kritikus fontosságú – javítják az ütközéskorrózióval és erózióval szembeni ellenállást a nagy sebességű tengervízben{1}}.

Elem	százalék (%)
Réz (Cu)	86.5 perc (beleértve a nikkelt)
Nikkel (Ni)	9.0 – 11.0
vas (Fe)	1.0 – 1.8
Mangán (Mn)	1,0 max
Ólom (Pb)	0,05 max
Cink (Zn)	1,0 max
Mások	0,5 max összesen



A 90/10 arányú réz-nikkel összetétel (90% Cu, 10% Ni) a hőcserélő csövek legelterjedtebb réz-nikkel ötvözete. Az 1,0-1,8%-os vastartalom elengedhetetlen – lassítja a korróziós sebességet azáltal, hogy vasban gazdag védőréteget képez a cső felületén. A mangán hasonló célt szolgál.



A C70600 a következő szabványok hatálya alá tartozik:

ASTM B111– Szabványos specifikáció rézből és rézötvözetből készült varrat nélküli kondenzátorcsövekhez

ASME SB111– ASME kód verzió további tanúsítási követelményekkel

EN 12451– Európai szabvány (cuNi10Fe1Mn ötvözetjelölés)

JIS H3300– Japán szabvány (C7060T ötvözetjelölés)

ASME kódalkalmazások esetén adja megSB111 C70600az ASTM B111 helyett.



Ingatlan	Érték (hevített temper)
Szakítószilárdság (perc)	270 MPa (39 ksi)
Folyószilárdság (0,5%-os nyúlás, min)	105 MPa (15 ksi)
Megnyúlás (perc)	30%
Keménység (Rockwell B)	40 – 75
Hővezető képesség (20 fok)	45 W/m·K
Hőtágulási együttható (20-300 fok)	17.0 µm/m·K
Sűrűség	8,94 g/cm³
Elektromos vezetőképesség (% IACS)	9%
Maximális folyamatos üzemi hőmérséklet	200 fok (400 fok F)



A C70600 hővezető képessége (45 W/m·K) kevesebb, mint a fele a C68700-énak (100 W/m·K), és körülbelül egy-kilencede a C12200 rézének (400 W/m·K). Ez azt jelenti, hogy a C70600 csöveket használó hőcserélőnek lényegesen nagyobb felületre lesz szüksége, mint a rézcsöveket használó hőcserélőnek ugyanazon hőteljesítményhez. A tengervíz szolgáltatásban azonban a rézcsövek nem életképesek. Az összehasonlítás a C70600, C68700 és C71500 között van.



A réz-nikkel fő hátránya az alacsonyabb hővezető képesség. Az előnyök – a korrózióállóság és az élettartam – gyakran meghaladják ezt a kritikus tengervíz-alkalmazások esetében.



Mi szállítunkrézötvözet cső hőcserélőhöza következő méretekben. A raktári méretek azonnali kiszállítással elérhetőek.

Külső átmérők – raktárról és általánosan rendelhető:

réz hőcserélő cső 5/8 hüvelyk(15,88 mm)

réz hőcserélő cső 3/4 hüvelykes(19,05 mm)

réz hőcserélő cső 1 hüvelyk(25,4 mm)

réz hőcserélő cső OD 19mm

réz hőcserélő cső OD 25,4mm

Kérésre más átmérők is elérhetők 12 mm-től 32 mm-ig.



Falvastagság:

A szabványos falvastagság 0,7 mm és 3,0 mm között van. A C70600-hoz általában a 18 BWG (1,24 mm), a 16 BWG (1,65 mm), a 14 BWG (2,11 mm) és a 12 BWG (2,64 mm) BWG méretek állnak rendelkezésre.



Hossz:

Az egyenes csövek 30 méteres hosszúságig kaphatók.Réz hőcserélő cső hosszaigény szerint vágható.



U-hajlítások:

Mi gyártunku csöves hőcserélőésu csőköteg hőcserélőkanyarokban C70600-tól. A minimális hajlítási sugár 3,0 × OD lágyított cső esetén. Az ötvözetnek a sárgarézhez képest kisebb rugalmassága miatt az U-hajlítások gondos szerszámozást és ellenőrzést igényelnek.



A hőcserélő tervezési paraméterei:

Hőcserélő csőosztás– A szabvány 1,25 × OD. A C70600 esetében néha szélesebb osztás van megadva a tisztítószerszámok elhelyezéséhez.

Hőcserélő cső lapfúrás – A csőfuratokat a névleges külső átmérőtől ±0,08 mm tűréssel kell fúrni. A csőfuratok felületének 3,2 µm Ra-nak vagy jobbnak kell lennie a megfelelőség érdekébencsőhengerlés.

A hőcserélő cső átmérője– A shell{0}}oldali áramlási számításokhoz használja a tényleges mért OD-t.



A C70600 akkor van megadva, ha a hűtőközeg tengervíz, és hosszú élettartam szükséges. Ez a szabvány anyag számos tengeri és part menti erőműben.



Erőművi kondenzátorok

Hőcserélő kondenzátorpart menti erőművek és atomerőművek blokkjai általában a C70600-at használják. Az ötvözet akár 3,5 m/s vízsebességet is képes kezelni, és tolerálja a bioszennyeződés elleni küzdelemben használt klórt. A jellemző élettartam 30-40 év.



Sótalanító üzemek

Shell csöves elpárologtatóa több-flash- (MSF) és több-hatású desztillációs (MED) üzemekben lévő egységek C70600-at írnak elő a sóoldat-melegítő és a hőelnyelő szakaszokhoz. Az ötvözet jobban ellenáll a magas-hőmérsékletű (akár 110 fokos) sós környezetnek, mint a sárgarézötvözetek.



Tengeri hőcserélők

Hajók, offshore platformok és lebegő termelési tároló és kirakodás (FPSO) egységek széles körben használják a C70600-at. Az alkalmazások a következők:

Központi hűtők

Motorköpeny vízhűtők

Kenőolaj hűtők

Hőcserélő HVACszállásrendszerek

Héj és cső hőcserélőkülönböző tengeri szolgáltatásokhoz



Olaj- és gázplatformok

Az Északi-tengeren, a Mexikói-öbölben és a Közel-Keleten található offshore platformok C70600-at használnak tűzivízszivattyús hűtőkhöz, generátorhűtőkhöz és folyamathűtőkhöz, ahol a tengervíz a hűtőközeg.



Sótalanítási előkezelés

Hőcserélős kazánA sótalanító üzemek tápvíz-előmelegítői gyakran C70600-at írnak elő, hogy megakadályozzák a tápvíz vas-oxidos szennyeződését.



lloy	A legjobb alkalmazás	Hővezetőképesség (W/m·K)	Relatív költség	A tengervíz sebességének határértéke	Tipikus élettartam
C12200 (réz)	Friss víz	400	Alacsony	Nem tengervízhez	1-3 év tengervízben
C44300 (admiralitási sárgaréz)	Tiszta tengervíz,<2 m/s	100	Alacsony-Közepes	2.0 m/s	10-15 év
C68700 (alumínium sárgaréz)	Változó tengervíz,<2.5 m/s	100	Közepes	2.5 m/s	15-20 év
C70600 (90/10 réz-nikkel)	tengervíz,<3.5 m/s	45	Magas	3.5 m/s	25-40 év
C71500 (70/30 réz-nikkel)	Agresszív tengervíz, nagy sebesség	30	Nagyon magas	4.5 m/s	30-50 év
Titán (Gr2)	A legagresszívebb körülmények	17	Nagyon magas	Korlátlan	40+ év



C70600 vs C68700 (alumínium sárgaréz):
A C70600 lényegesen tovább bírja a tengervízben – 25-40 év, szemben a C68700 15-20 évével. A C70600 nagyobb vízsebességet is kezel (3,5 m/s vs 2,5 m/s), és sokkal jobban ellenáll az ammóniatámadásnak. A kompromisszum az alacsonyabb hővezetőképesség (45 vs 100 W/m·K) és a magasabb anyagköltség (általában 40-60%-kal több). A kritikus alkalmazásoknál, ahol az állásidő drága, a C70600 hosszabb élettartama indokolja a magasabb előzetes költséget.



C70600 vs C71500 (70/30 réz-nikkel):
A C71500 magasabb nikkeltartalmú (30% vs 10%), ami jobban ellenáll a nagyon agresszív tengervíznek és nagyobb sebességet (4,5 m/s). A C71500 azonban még alacsonyabb hővezető képességgel rendelkezik (30 W/m·K), és lényegesen többe kerül (30-40%-kal a C70600 felett). A legtöbb tengervizes alkalmazáshoz elegendő a C70600. A C71500 rendkívül agresszív körülményekhez vagy nagyon nagy sebességekhez van fenntartva.



C70600 vs titán:
A titán korlátlan korrózióállóságot biztosít a tengervízben, és bármilyen sebességgel bír. A titánnak azonban nagyon alacsony a hővezető képessége (17 W/m·K), nehéz előállítani, és 3-5-ször többe kerül, mint a C70600. A titánt csak a legigényesebb alkalmazásokhoz használják, ahol nincs megfelelő rézötvözet.



Mi az az ASTM B111 C70600 réz nikkelcső?

Ez egy 90/10 arányú réz-nikkelötvözet cső, amelyet az ASTM B111 szabvány szerint gyártottak hőcserélő és kondenzátor alkalmazásokhoz. 9-11% nikkelt és 1,0-1,8% vasat tartalmaz, amelyek kiválóan ellenállnak a tengervíz korróziójának.



Mi a különbség a C70600 és a C71500 között?

A C70600 90/10 réz-nikkel (90% réz, 10% nikkel). A C71500 70/30 réz-nikkel (70% réz, 30% nikkel). A C71500 jobb korrózióállósággal rendelkezik, és nagyobb vízsebességet is képes kezelni, de alacsonyabb hővezető képességgel és magasabb költséggel rendelkezik.



Használható a C70600 édesvízben?

Igen, de nem gazdaságos. A C12200 réz sokkal magasabb hővezető képességgel és alacsonyabb költséggel rendelkezik. A C70600-at csak akkor használja, ha tengervíz vagy brakkvíz van jelen.



Hogyan hajlítsuk meg a réz hőcserélő csövet a C70600-ban?

Használjon lágyított temperálást. A minimális hajlítási sugár 3,0 × OD. A tüske hajlítása szükséges. Várható visszaugrás – körülbelül 5 fokkal -hajlítson túl. Vizsgálja meg az egyes kanyarokat, hogy nincsenek-e repedések.



Hogyan kell hegeszteni réz hőcserélő csövet a C70600-ban?

AWI varrat ERCuNi töltőfémmel. A tipikus falvastagsághoz nincs szükség előmelegítésre. Használjon argon védőgázt. Nincs szükség utólagos-hegesztési hőkezelésre. Hegesztés előtt alaposan tisztítsa meg.



Mi a különbség az ASTM B111 és az ASME SB111 között?

Az ASME SB111 az ASME kód verziója. A kémia és a méretek azonosak. Az SB111 további minőségbiztosítást és tanúsítványt igényel a nyomástartó edényes alkalmazásokhoz. Ha a héj és a csöves hőcserélő ASME bélyegzett, adja meg az SB111-et.



Réz hőcserélő cső vs rozsdamentes acél – melyik jobb a tengervízhez?

A C70600 (cupronickel) jobb, mint a rozsdamentes acél a legtöbb tengervíz-hőcserélő alkalmazáshoz. A rozsdamentes acél réskorróziót szenved a tengervízben, különösen a lerakódások alatt vagy a tömítéseknél. A Cupronickelnél nincs ilyen probléma.



Réz hőcserélő cső vs réz-nikkel – melyik tart tovább?

Ezt a kérdést gyakran helytelenül teszik fel – C70600 IS réz-nikkel. A helyes összehasonlítás a C70600 (90/10 réz-nikkel) és más rézötvözetek (C12200, C44300, C68700) között van. A réz-nikkel sokkal tovább tart a tengervízben, mint bármely sárgaréz vagy tiszta réz.



Miért használjunk rezet tengervizet használó hőcserélő alkalmazásokban?

Tengervizes alkalmazásoknál a „réz” réz-nikkel-ötvözeteket jelent (C70600, C71500). Ezek az ötvözetek biztosítják a korrózióállóság, a hővezetőképesség (a titánhoz vagy a rozsdamentes acélhoz viszonyítva) és a gyárthatóság legjobb kombinációját a tengervízhűtéses hőcserélők számára.



Mennyi a C70600 hőcserélő cső várható élettartama?

25-40 év a megfelelően tervezett és karbantartott tengervízrendszerekben. Ez lényegesen hosszabb, mint a sárgaréz ötvözetek (10-20 év), és sok alkalmazásban a titánhoz hasonlítható.



Mi okozza a korróziót a C70600 csövekben?

Leggyakoribb ok: rozsdamentes acél vagy titán csőlemezekkel történő csatlakozásból származó galvanikus korrózió. Egyéb okok: szulfidszennyezés súlyosan szennyezett tengervízben, nagy sebességű homok erózió vagy alacsony pH 5,0 alatt.



Hogyan tisztítsuk meg a C70600-ból készült réz hőcserélő csövet?

Mechanikus tisztítás nylon vagy rozsdamentes acél kefével. Kémiai tisztítás gátolt szulfaminsavval vagy citromsavval. A C70600 robusztusabb, mint a sárgaréz, de még mindig kerülje a sósavat és a nagyon alacsony pH-t. Bioszennyeződés esetén a klórozás elfogadható, ha a szabad klór 0,5 ppm alatt van.



C70600-at szállít az EN 12451-hez vagy a JIS H3300-hoz?

Igen. Az EN 12451 jelölés CuNi10Fe1Mn. A JIS H3300 jelölése C7060T. Megrendeléskor adja meg a kívánt szabványt.



Van kis mennyiségben eladó réz hőcserélő csöve?

Igen. Támogatjuk a javítási és cserecsomagokat. A minimális mennyiség a készlettől függ – jellemzően 100 méter készletméret esetén. Igényeivel forduljon hozzánk.



Mekkora a maximális ajánlott vízsebesség a C70600-hoz?

3,5 m/s a tiszta tengervízért. Csökkentse 2,5 m/s-ra, ha homok vagy egyéb csiszolóanyag van jelen. A C70600 kiváló erózió-korrózióállóságának köszönhetően nagyobb sebességet is kezel, mint a sárgarézötvözetek (2,0-2,5 m/s határérték).



Biztosítanak-e harmadik fél általi{0}}ellenőrzést?

Igen. Megszervezhetjük az ABS, a DNV, a BV, a Lloyds vagy bármely más-harmadik fél általi ellenőrzést az ügyfél költségére. Az ellenőrzést a megrendeléskor meg kell adni.



A rossz csomagolás még a legjobb réz hőcserélő csövet is tönkreteszi. Az USA-ban, Európában, az Egyesült Arab Emírségekben, Szaúd-Arábiában és Indiában réz hőcserélő csöveket kiszolgáló professzionális réz hőcserélő csövek gyáraként követjük a katonai -minőségű exportcsomagolási szabványokat, hogy biztosítsuk a tengeri vagy légi szállítás során a sérülésmentességet.



Szabványos csomagolási eljárásunk:

Csomagolás szakasz	Anyag / Módszer	Cél
Egyedi csővédelem	Rozsdamentes -VCI papír + műanyag zárókupak	Megakadályozza a nedvességet, a port és a karcolásokat a rézcsöves hőcserélő belső felületein.
Csomagolás	Nylon hevederek + fa távtartók	Rendezetten tartja a 19 mm-es, 1 hüvelykes vagy 5/8 hüvelykes átmérőjű réz hőcserélő csövet, és vibrációmentesen -tartja.
Nedvesség gát	Vastag PE fólia (hőre zsugorodó-)	Megakadályozza a páratartalmat a hosszú tengeri utak során Németországba vagy Szaúd-Arábiába a réz hőcserélő csőbe.
Külső csomagolás	Exportáljon-minőségű rétegelt lemez dobozokat vagy acél-szalagos fa ládákat	Ellenáll a rakásnak és a durva kezelésnek. Minden láda meg van címkézve PO-számmal, ötvözet (pl. SB111 C70600) és mennyiséggel.
Dokumentáció	Csomagolási lista + malomvizsgálati tanúsítvány (MTC) kívülről csatolva	Vámkezelési támogatás réz hőcserélő csövek raktáros és forgalmazó partnerei számára.

U{0}}Csomagolt rendelések esetén:Az U-csöves hőcserélő és az U-csőköteg-hőcserélő a ládában található, dedikált acélrácsokba van helyezve, hogy megakadályozzák a hajlítási sugár torzulását.



Berendezés típusa	Specifikáció / képesség	Minőségi hatás
Vízszintes folyamatos öntősor	10 tonnás kapacitás	Homogén rézötvözet csövet állít elő nulla porozitású hőcserélő tuskókhoz.
Három-görgős piercing malom	Akár 60 mm külső átmérőig	Precíziós falvastagság szabályozás a hőcserélő cső falvastagságához akár 0,5 mm-ig.
Hidegrajzoló pad	5 húzás egymás után	Szigorú tűréshatárokat ér el a réz hőcserélő cső hosszában és a hőcserélő cső átmérőjében.
Egyenesítő és vágóvonal	CNC szervo{0}}vezérelt	Sorjamentes -vágás a 3/4 hüvelykes és 1 hüvelykes réz hőcserélő csövekhez a pontos projekthosszhoz.
U-Hajlítógép	CNC tüske típus	U-csöves kondenzátort és U-csöves hőcserélőt gyárt meghajlás vagy oválisság nélkül.
Örvényáram tesztelő	NDT (roncsolásmentes tesztelés{0}})	A C70600 és C71500 cső 100%-os ellenőrzése lyukak vagy repedések szempontjából az ASTM B111 pdf szabvány szerint.
Hidrosztatikus teszter	200 bar-ig	Érvényesíti a hőcserélő csövek tágulási és hengerlési integritását.
Spektrométer	Optikai emisszió (OES)	Minden tételnél megerősíti az ASME SB111, EN 12451 és JIS H3300 kémiai összetételét.



Tanúsítványaink és megfelelőségünk:

ASTM B111 pdf és ASME SB111 pdf teljes nyomon követhetőség.

ISO 9001:2015 minőségirányítási rendszer.

Harmadik-ellenőrzés elfogadott: SGS, BV, Lloyds vagy TUV.

A réz hőcserélő cső várható élettartamának vizsgálati jelentései kérésre rendelkezésre állnak.
