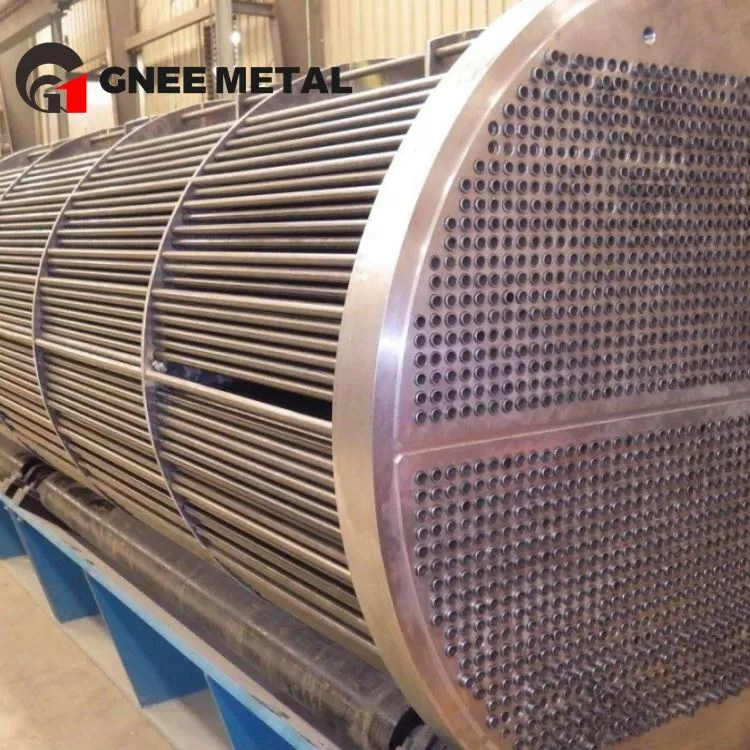

Réz nikkel hőcserélő cső (C70600/C71500)



A tengeri mérnöki és tengeri olaj- és gázipari ágazatokban a tengervíz korróziójának könyörtelen természete olyan anyagokat igényel, amelyek túlmutatnak a szabványos ötvözeteken.Réz nikkel hőcserélő csőmegoldások, konkrétanC70600 (90/10)ésC71500 (70/30), a tartósság és a hőhatékonyság iparági mércéjévé váltak. Mint szakosodottréz nikkel hőcserélő csövek gyártói, varrat nélküli csöveket gyártunk, amelyeket úgy terveztek, hogy természetes védőoxid filmet képezzenek, és hosszú távú megbízhatóságot biztosítanak -nagy sebességű tengervízben{1}}.

Kérje elsőbbségi árajánlatát még ma



A két leggyakoribbréz nikkel hőcserélő csőötvözetek azokC70600 (90/10)ésC71500 (70/30). Az alábbi táblázat bemutatja a különbségeket, amelyek segítenek kiválasztani a megfelelő ötvözetethéj és cső hőcserélő.

Ingatlan	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Névleges összetétel	90% réz, 10% nikkel, 1,4% vas, 0,8% mangán	70% réz, 30% nikkel, 0,5% vas, 0,5% mangán
Szakítószilárdság (perc)	45 000 psi (310 MPa)	60 000 psi (415 MPa)
Hozamerősség (perc)	15 000 psi (105 MPa)	25 000 psi (170 MPa)
Hővezetőképesség	29 BTU/(hr·ft· fok F) (50 W/m·K)	17 BTU/(hr·ft· fok F) (29 W/m·K)
A tengervíz sebességi határértéke	Akár 3,5 m/s (11,5 láb/s)	Akár 4,5 m/s (15 láb/s)
Korrózióállóság	Kiváló általános tengervízhez	Kiválóan alkalmas nagy{0}}sebességű, savanyú vagy szennyezett tengervízhez
Relatív költség	Közepes-Magas	Legmagasabb
Legjobb alkalmazás	hőcserélő kondenzátor, héjcső párologtatóhajókon, offshore platformokon	Erőművi kondenzátorok,hőcserélős kazánmagas{0}}hőmérsékletű tengervízzel, savanyú gázszolgáltatással



Mikor válasszuk a C70600-at:

Általános tengervíz hűtés hajókon és offshore platformokon

réz hőcserélő cső vs réz-nikkel – C70600ez a standard válasz a legtöbb tengerészeti feladatra

Költségtudatos{0}}projektek, amelyek még mindig kiváló korrózióállóságot igényelnek



Mikor válasszuk a C71500-at:

Nagy sebességű-tengervíz 3,5 m/s felett

Hidrogén-szulfiddal szennyezett vagy sós tengervíz

Magas{0}}hőmérséklethéj és cső hőcserélőalkalmazások (120 fok / 250 fok F felett)

Savanyúgáz vagy ammónia szerviz aholréz hőcserélő cső korróziójaismert kockázat

Maximum igénylő alkalmazásokréz hőcserélő cső várható élettartama(30+ év)



A részletesréz hőcserélő cső vs rozsdamentes acélösszehasonlítás a tengervízben,C70600ésC71500a réskorrózióval és a lyukkorrózióval szembeni ellenállás tekintetében felülmúlják a legtöbb rozsdamentes acélt.

Küldje el a tengervíz feltételeit



Kiváló eróziós korrózióállóság

A tengervíz 1,5 m/s feletti sebességnél erodálódikC12200ésC44300. C70600csőfogantyúk ig3.5 m/s. C71500csőfogantyúk ig4.5 m/s. Ez kisebbet jelenthőcserélő cső átmérőjeés magasabb hőátbocsátási tényező.



Természetes bioszennyeződés-ellenállás

A réz nikkel felületek rézionokat szabadítanak fel, amelyek megakadályozzák a barna és a kagyló tapadását. Aréz nikkel hőcserélő csőköteg ritkább tisztítást igényel, mint a rozsdamentes acél vagy a titán.



Jó gyárthatóság

C70600ésC71500bele lehet hajolniu csöves hőcserélőkonfigurációk, begurulvacsőlapok, és szabvány használatával kibővítvehőcserélő cső bővítésefelszerelés.



Bizonyított várható élettartam

A réz hőcserélő cső várható élettartamaszámáraC70600tiszta tengervízben van20-30 év. MertC71500, várja30+ év. Sok haditengerészeti hajó működikréz nikkel hőcserélő csőkötegek 40 évig megfelelő vízkémiával.



A réz nikkel hőcserélő csövek általános alkalmazásai:

hőcserélő kondenzátorhajókon, tengeralattjárókon és offshore platformokon

héjcső párologtatósótalanító üzemekben

u csöves kondenzátorerőművekben

hőcserélő hvactengeri hajókon

hőcserélős kazántápvízmelegítők

héj és cső hőcserélőkorrozív folyadékokat feldolgozó vegyi üzemekben



Mi szállítunkC70600ésC71500nem csak csupasz egyenes csövekként, hanem kész alkatrészekként, amelyek készen állnak a beépítésrehéj és cső hőcserélő. Az alábbiakban teljes kínálatunk található.

Csupasz egyenes réz nikkel csövek

Paraméter	C70600 (90/10)	C71500 (70/30)	Közös alkalmazás
OD – 5/8 hüvelyk (15,88 mm)	Raktáron	Megrendelésre készült	Tengerihőcserélő hvac, hőcserélős autóhűtők
OD – 3/4 hüvelyk (19,05 mm)	Raktáron	Korlátozott készlet	19 mm átmérőjű réz hőcserélő cső– leggyakrabban tengeri kondenzátoroknál
OD – 1 hüvelyk (25,4 mm)	Raktáron	Megrendelésre készült	héjcső párologtató, erőműu csöves kondenzátor
OD – 1,25 hüvelyk (31,75 mm)	Megrendelésre készült	Megrendelésre készült	Nagyhéj és cső hőcserélő
OD – 1,5 hüvelyk (38,1 mm)	Megrendelésre készült	Megrendelésre készült	Nagy áramlású-tengervízrendszerek
Falvastagság	0,7 mm - 3,0 mm	0,7 mm - 3,0 mm	Vastagabb falak a magas eróziós kockázatért
Hossz	1m – 30m	1m – 30m	Normál 6 m-es készlet; pontos hosszra vágva elérhető
Tolerancia (OD)	±0,05 mm	±0,05 mm	TalálkozikASTM B111 pdfkövetelményeknek



U Hajlítsa meg a réz nikkelcsöveket

Mi gyártunku csöves hőcserélőkomponensek benneC70600ésC71500-onCNC tüskés hajlítóka következetes sugár, az oválisság és a belső pontozás elkerülése érdekében.



Paraméter	C70600 (90/10)	C71500 (70/30)
OD – 5/8 hüvelyk (15,88 mm)	Raktáron	Megrendelésre készült
OD – 3/4 hüvelyk (19,05 mm)	Raktáron	Korlátozott készlet
OD – 1 hüvelyk (25,4 mm)	Raktáron	Megrendelésre készült
OD – 1,25 hüvelyk (31,75 mm)	Megrendelésre készült	Megrendelésre készült
OD – 1,5 hüvelyk (38,1 mm)	Megrendelésre készült	Megrendelésre készült
Falvastagság	0,7-2,5 mm	0,8-2,5 mm
Minimális hajlítási sugár (középvonal)	1,5 x OD	2,0 x OD
Lábhossz (egyenes rész)	500 mm - 12 000 mm	500 mm - 12 000 mm
Hajlítási szög	180 fok (normál U)	180 fok (normál U)
Érintő hossza (hajlítás után)	25-100 mm	25-100 mm



Szabványos U-hajlítási sugarak a közös OD-hoz (C70600):

Cső OD	Minimális CLR (középvonali sugár)	Standard Stock CLR
5/8 hüvelyk (15,88 mm)	23,8 mm (1,5 x OD)	25mm, 30mm, 38mm
3/4 hüvelyk (19,05 mm)	28,6 mm (1,5 x OD)	30mm, 38mm, 45mm
1 hüvelyk (25,4 mm)	38,1 mm (1,5 x OD)	40mm, 50mm, 60mm
1,25 hüvelyk (31,75 mm)	47,6 mm (1,5 x OD)	50mm, 60mm, 75mm
1,5 hüvelyk (38,1 mm)	57,2 mm (1,5 x OD)	60mm, 75mm, 90mm



C71500-hoz, szorozza meg a fenti sugarakat 1,33-mal (minimum 2,0 x OD).



U kanyar cső opciók:

Ugyanaz a lábhossz– mindkét lába egyenlő (leggyakrabbanu csőköteg hőcserélő)

Egyenetlen lábhossz– konkrétcsőlapelrendezések

Hosszú érintő– meghosszabbított egyenes szakasz a kanyar utánhőcserélő cső hengerléseegy másodpercbecsőlap

Rövid érintő– minimális egyenes szakasz a kompaktságértu csöves kondenzátortervez



U-hajlítási minőségi előírások:

Ovalitás hajlítás után:Az OD kevesebb, mint 5%-a

Falvékonyodás a hajlítási csúcson:A névleges falvastagság kevesebb, mint 10%-a

Felületkezelés:10-szeres nagyításnál nem láthatók repedések, karcolások vagy hullámok

Stresszoldó lágyítás:Kérésre elérhetőréz hőcserélő cső korróziójamegelőzés ammóniában vagy savanyú szolgálatban



Előregyártott réz nikkel csőkötegek-

Összeállítjuk az ÖnC70600 csővagyC71500 csőkomplett kötegekbe, amelyek készen állnak a meglévő héjba való behelyezésre.

Csomag típusa	Leírás	Tipikus alkalmazás
U Tube Bundle	U csöves hőcserélőésu csőköteg hőcserélőCNC tüskehajlításokkal. Minimális hajlítási sugár 1,5 x OD forC70600, 2,0 x OD forC71500.	Tengerihőcserélő kondenzátor, u csöves kondenzátorhajókon
Egyenes csőcsomag	Egyenesréz nikkel hőcserélő csőmindkét végével előkészítvehőcserélő cső hengerlése.	Héj és cső hőcserélőkivehető köteggel
Finned Tube Bundle	Réz bordás cső hőcserélőhözbeépített alacsony vagy magas lamellákkalC70600vagyC71500.	Levegő-hűtéshőcserélő hvac, hőcserélő levegőrendszerek tengeri környezetben
Shell cső párologtató csomag	Speciális köteg megnövelt felületű csövekkel a forraláshoz.	Shell csöves elpárologtatóhűtésben vagy sótalanításban



Réz nikkel bordás csövek

Olyan alkalmazásokhoz, ahol a héj{0}}oldali folyadék levegő vagy gáz, ajánljukrézbordás cső hőcserélőhözbeC70600ésC71500.

Uszony típusa	Alapcső OD	Fin Density	Alkalmazás
Integrált alacsony fin (L-típus)	5/8", 3/4", 1"	16 – 40 lamellák/hüvelyk	Tengervíz-hűtötthőcserélő hvac, hőcserélő kondenzátor
Magas bordás (extrudált)	3/4", 1"	8-11 lamellák/hüvelyk	Levegő-hűtéshéj és cső hőcserélőoffshore platformokon
Továbbfejlesztett felület (E-típus)	5/8", 3/4"	26 – 52 borda/hüvelyk	Elárasztotthéjcső párologtatótengervizes héj oldalával

Jegyzet:Bordás csövek beC71500rendelkezésre állnak, de hosszabb átfutási időt igényelnek az ötvözet nagyobb szilárdsága miatt.



Réz nikkel szerelvények és csőlemez alkatrészek

A réz nikkel hőcserélő csőcsak annyira megbízható, mint a csatlakozásai. A kompletthez megfelelő alkatrészeket szállítunkhéj és cső hőcserélőösszeszerelés.

Összetevő	Anyaglehetőségek	Leírás
Cső lap	C70600, C71500, Naval sárgaréz, alumínium bronz	A tiédhez fúrvacsőosztásés az elrendezés. Kompatibilis ahőcserélő cső bővítéseéscsőhengerlés.
U-Bend támasztékok	C70600vagy Rozsdamentes acél 316L	Megakadályozza a cső vibrációjátu csőköteg hőcserélőszerelvények.
Áldozati anódok	Alumínium vagy cink	Csatolvacsőlapmegelőzéséreréz hőcserélő cső korróziójasúlyos tengervíz szolgáltatásban.
Végsapkák és érvéghüvelyek	C70600	Megvédi a csővégeket az eróziós korróziótól a nagy{0}}sebességű bemeneteknél.
Terelőlemezek	C70600vagy Naval Brass	Támogatja a csöveket és irányítja a héj{0}}oldali áramlásáthéj és cső hőcserélő.
Tömítő tömítések	EPDM, Viton vagy neoprén	Duplacsöves lapos kivitelben, cső-to-tömítéshez.

Hogyan hajlítsuk meg a réz nikkel hőcserélő csövet

A réz-nikkelötvözetek hajlítása nagyobb erőt igényel, mintC12200. Használja atüskehajlítóminimális hajlítási sugárral1,5 x ODszámáraC70600és2,0 x ODszámáraC71500. Au csöves hőcserélő, a terepi hajlítás helyett inkább a gyári hajlítást javasoljuk.



Hogyan kell hegeszteni réz-nikkel hőcserélő csövet

Merthogyan kell hegeszteni a réz hőcserélő csövetbeC70600vagyC71500:

HasználatCuNi töltőanyag(ERCuNi a C70600-hoz, ERCuNi-2 a C71500-hoz)

AWI hegesztés argon öblítéssel

Előmelegítés nem szükséges, de az interpass hőmérsékletnek 150 fok (300 F) alatt kell maradnia.

A hegesztési -hőkezelés nem szükséges

Forrasztás is lehetségesBCuP-5töltőanyag, de a hegesztett kötések erősebbek a nagy-nyomásnálhéj és cső hőcserélőalkalmazásokat.



Hőcserélő cső hengerlése és tágítása

C70600 csőésC71500 csőmás rézötvözetekhez hasonlóan hengerelnek és tágulnak. Használjon réznikkelre vonatkozó gördülési nyomatékkalkulátort. A nagyobb erősségűC71500hozzávetőlegesen igényel20-30%-kal nagyobb gördülési nyomatékmintC70600.



Hőcserélő csőlemez kialakítás

Mertréz nikkel hőcserélő cső, acsőlapkell lenniehaditengerészeti sárgaréz, alumínium bronz, vagyréz nikkelgalvanikus korrózió elkerülése érdekében. Kerülje a rozsdamentes acél vagy szénacél csőlemezeket réz nikkelcsövekkel.



Hogyan tisztítsuk meg a réz hőcserélő csövetA réz nikkelből készült óvó oxidréteg megőrzése körültekintést igényel.



Kémiai tisztítás:

Használatgátolt citromsavvagyszulfaminsavvízkő eltávolításához

Soha ne használjon sósavat– megtámadja a réznikkelt

Bioszennyeződéshez használjaklór-dioxidvagyklórozásszabályozott szinteken (0,5 ppm maradék alatt)



Mechanikai tisztítás:

Használatnylon kefékvagygumi{0}}golyós tisztítórendszerek

Soha ne használjon acélkefét vagy fémkaparót – ezek eltávolítják a védőfóliát

Merthogyan kell tisztítani a réz hőcserélő csövetkötegekkelu csöves hőcserélőgeometria, használjon speciálisan tervezett rugalmas szárú keféket



Megelőző intézkedések:

Tartsa fent a tengervíz sebességét1.5 m/saz üledék leülepedésének megakadályozására

Kerülje a lenti sebességet0.5 m/samely lehetővé teszi a biofouling rögzítést

Mertréz hőcserélő cső korróziójafigyelni, korróziós kuponokat telepíteni a rendszerbe



A réz hőcserélő cső várható élettartamaszámáraC70600a jól karbantartott-tengervízszolgáltatásban20-30 év. MertC71500, várja30+ év.



Mi az a réz nikkel hőcserélő cső?

A egy varrat nélküli cső, amely általában réz{0}}nikkelötvözetekből készülC70600 (90/10)vagyC71500 (70/30). Kifejezetten arra terveztékhéj és cső hőcserélő, hőcserélő kondenzátor, éshéjcső párologtatóAlkalmazások tengervízben és korrozív környezetben.



Mi a különbség a C70600 és a C71500 között?

C7060090% rezet és 10% nikkelt tartalmaz.C7150070% rezet és 30% nikkelt tartalmaz.C71500nagyobb szilárdságú, nagyobb erózióállósággal rendelkezik (akár 4,5 m/s vs 3,5 m/s), és hosszabbréz hőcserélő cső várható élettartama, de alacsonyabb hővezető képességgel és magasabbréz hőcserélő cső ára.



Miért használjunk réznikkelt a rozsdamentes acél helyett a tengervízhez?

Aréz hőcserélő cső vs rozsdamentes acéltengervíz, réz nikkel ajánlatok összehasonlítása:

Jobb ellenállás a réskorrózióval szemben

Természetes bioszennyeződés-ellenállás (rozsdamentes acél szennyeződések)

Nincs klorid feszültség korróziós repedés

Könnyebbhőcserélő cső hengerléseés terjeszkedés



C70600 csöve van eladó 3/4 hüvelykesben?

Igen.Réz hőcserélő cső 3/4 hüvelykes(19,05 mm) hüvelykC70600az egyik legnépszerűbb méretünk.19 mm átmérőjű réz hőcserélő csőbeC70600tengeri készlettel van ellátvahőcserélő hvacésu csöves kondenzátoralkalmazásokat.



Mi okozza a réz hőcserélő csövek korrózióját a réz nikkelben?

A réz hőcserélő cső korróziójabeC70600vagyC71500ritka, de előfordulhat:

Eróziós korrózió– sebesség 4,5 m/s (C71500) vagy 3,5 m/s (C70600) felett

Hidrogén-szulfid– szennyezett tengervíz

Galvanikus korrózió– kapcsolat nemesfémekkel (titán, grafit)



Biztosítasz ASTM B111 pdf-et réz nikkelcsövekhez?

Igen. KérASTM B111 pdfvagyASME SB111 pdfcsapatunktól. Mi is biztosítunkEN 12451ésJIS H3300tanúsítvány.



Tud szállítani u csőköteg hőcserélőt C70600 vagy C71500 kivitelben?

Igen. Kompletten gyártunku csöves hőcserélőésu csőköteg hőcserélőszerelvények beC70600 csőésC71500 cső. Küldje el a sajátjátcsőlaprajz idézethez.



Az SB111 C70600 ugyanaz, mint az ASTM B111 C70600?

Igen.SB111 C70600az ASME Boiler Code megjelölése.ASTM B111 C70600az ASTM jelölés. A kémiai és mechanikai követelmények azonosak. Merthőcserélős kazánASME bélyegzést igénylő alkalmazásoknál adja megSB111 C70600.



A rossz csomagolás még a legjobb réz hőcserélő csövet is tönkreteszi. Az USA-ban, Európában, az Egyesült Arab Emírségekben, Szaúd-Arábiában és Indiában réz hőcserélő csöveket kiszolgáló professzionális réz hőcserélő csövek gyáraként követjük a katonai -minőségű exportcsomagolási szabványokat, hogy biztosítsuk a tengeri vagy légi szállítás során a sérülésmentességet.



Szabványos csomagolási eljárásunk:

Csomagolás szakasz	Anyag / Módszer	Cél
Egyedi csővédelem	Rozsdamentes -VCI papír + műanyag zárókupak	Megakadályozza a nedvességet, a port és a karcolásokat a rézcsöves hőcserélő belső felületein.
Csomagolás	Nylon hevederek + fa távtartók	Rendezetten tartja a 19 mm-es, 1 hüvelykes vagy 5/8 hüvelykes átmérőjű réz hőcserélő csövet, és vibrációmentesen -tartja.
Nedvesség gát	Vastag PE-fólia (hőre zsugorodó{0}})	Megakadályozza a páratartalmat a hosszú tengeri utak során Németországba vagy Szaúd-Arábiába a réz hőcserélő csőbe.
Külső csomagolás	Exportáljon-minőségű rétegelt lemez dobozokat vagy acél-szalagos fa ládákat	Ellenáll a rakásnak és a durva kezelésnek. Minden láda meg van címkézve PO-számmal, ötvözet (pl. SB111 C70600) és mennyiséggel.
Dokumentáció	Csomagolási lista + malomvizsgálati tanúsítvány (MTC) kívülről csatolva	Vámkezelési támogatás réz hőcserélő csövek raktáros és forgalmazó partnerei számára.

U{0}}Csomagolt rendelések esetén:Az U-csöves hőcserélő és az U-csőköteg-hőcserélő a ládában található, dedikált acélrácsokba van helyezve, hogy megakadályozzák a hajlítási sugár torzulását.



Berendezés típusa	Specifikáció / képesség	Minőségi hatás
Vízszintes folyamatos öntősor	10 tonnás kapacitás	Zéró porozitású homogén rézötvözet csövet gyárt hőcserélő tuskókhoz.
Három-görgős piercing malom	Akár 60 mm külső átmérőig	Precíziós falvastagság szabályozás a hőcserélő cső falvastagságához akár 0,5 mm-ig.
Hidegrajzoló pad	5 húzás egymás után	Szigorú tűréshatárokat ér el a réz hőcserélő cső hosszában és a hőcserélő cső átmérőjében.
Egyenesítő és vágóvonal	CNC szervo-vezérelt	Sorjamentes -vágás a 3/4 hüvelykes és 1 hüvelykes réz hőcserélő csövekhez a pontos projekthosszhoz.
U-Hajlítógép	CNC tüske típus	U-csöves kondenzátort és U-csöves hőcserélőt gyárt meghajlás vagy oválisság nélkül.
Örvényáram tesztelő	NDT (roncsolásmentes tesztelés{0}})	A C70600 és C71500 cső 100%-os ellenőrzése lyukak vagy repedések szempontjából az ASTM B111 pdf szabvány szerint.
Hidrosztatikus teszter	200 bar-ig	Érvényesíti a hőcserélő csövek tágulási és gördülési integritását.
Spektrométer	Optikai emisszió (OES)	Minden tételnél megerősíti az ASME SB111, EN 12451 és JIS H3300 kémiai összetételét.



Tanúsítványaink és megfelelőségünk:

ASTM B111 pdf és ASME SB111 pdf teljes nyomon követhetőség.

ISO 9001:2015 minőségirányítási rendszer.

Harmadik-ellenőrzés elfogadott: SGS, BV, Lloyds vagy TUV.

A réz hőcserélő cső várható élettartamának vizsgálati jelentései kérésre rendelkezésre állnak.
