70/30 - C71500 réznikkel (CDA 715)

Réz nikkel 70/3070% rezet és 30% nikkelt tartalmaz. Kis mennyiségű mangán és vas is van benne, így ellenállóbb az erózióval és a korrózióval szemben. A 70/30 CuNi ellenállását sokkal jobbnak találták szennyezett tengervízben és nagy sebességű (4,5 m/s-ig) -sebességű vizekben. A Cu-Ni 70/30 könnyen hegeszthető, gyártható és hidegen megmunkálható, speciális anyagok használata nélkül.

ASTM B151, ASTM B466, ASTM B111, ASTM B171, ASME SB466, ASME SB111, ASME SB151, ASME SB171, DIN 2.0872, BS 2871 CN102, EN CW352H, EN CW352H,}} MIL{{124}}} MIL-C-24679, MIL-T-16420K

Kapcsolódó megnevezések:C71500, DEF STAN 02-879 B melléklet, BS2874, CuNi30Mn1Fe, CN107, NES780, DGS320, C71520, EN 12164, CW354H, ASTM B151, DEF STAN 02-7088, 02-7088

Kiváló erózió- és korrózióállóság– Szennyezett tengervízben és nagy sebességű, akár 4,5 m/s{0}}sebességű vizekben sokkal jobban teljesít, mint más rézötvözetek.

Nagy szilárdság jó hajlékonysággal– A szakítószilárdság eléri a 75 ksi-t (rúd, H02) 15%-os nyúlással; a lágyított termékek 45-55 ksi-t kínálnak 40-45%-os nyúlással.

Kiváló gyárthatóság– Könnyen hegeszthető, gyártható és hidegen megmunkálható speciális anyagok és eljárások nélkül.

Tengeri környezetben bevált– Széles körben használják sósvíz-csövekben, karimákban, hőcserélőkben és kondenzátor alkatrészekben.

Jó hővezető képesség– 29 W/(m·K) szobahőmérsékleten, alkalmas hőátadó alkalmazásokra.

Alacsony mágneses permeabilitás– Nem{0}}mágneses, alkalmas érzékeny elektronikus környezetekhez.

Kiválasztási útmutató:VálasszonC71500szennyezett tengervízhez, 3,5 m/s feletti nagy-sebességű körülményekhez, tengervédelmi alkalmazásokhoz és nagynyomású{2}}gőzvezetékekhez. VálasszonC70600tiszta tengervízhez, kisebb sebességekhez és költségkímélő{0}}projektekhez.

Sós víz csövek és csőszerelvények

Hűtő és kondenzátor alkatrészek

Hegesztett huzal és kazán alkatrészek

Sós víz karimák

Hőcserélők és hűtőberendezések

Hegesztő gyűrűk

Szakadási nyúlás (hengerelt-H04 / keményen húzott-H80): 11,0%

Szakadási nyúlás (hevített): 40%

Poisson-hányados: 0,325

Nyírási modulus: 57,2 GPa (8300 ksi)

Szakítószilárdság: 359 MPa (52 000 psi)

Q1: C71500 vs C70600 – melyik kezeli a nagyobb tengervíz sebességet?

A C71500 nagyobb, akár 4,5 m/s-os tengervízsebességet is képes kezelni.Az oldal azt állítja, hogy a 70/30 CuNi ellenállás "sokkal jobb szennyezett tengervízben és nagy sebességű (4,5 m/s-ig){2}}vizekben". A C70600 (90/10) jellemzően 3-3,5 m/s-ra korlátozódik. Gyors áramlású vagy turbulenciás alkalmazásokhoz válassza a C71500-at.

2. kérdés: Mekkora a C71500 sűrűsége a súlyszámításhoz?

A C71500 sűrűsége 0,323 font/in³ (8,94 g/cm³).A csőtömeg kiszámításához: (OD - fal) × fal × 10.68=lb per láb. Például egy 1" OD × 0,065" falú C71500 cső lábonként körülbelül 0,65 fontot nyom.

Q3: Mekkora a 70/30 arányú réznikkel hővezető képessége?

A hővezető képesség 29 W/(m·K) szobahőmérsékleten (17 Btu/(sq ft·ft·hr·° F)).Ez alacsonyabb, mint a tiszta réz, de elfogadható hőcserélők és kondenzátorok esetében, ahol a tengervíz korrózióállósága az elsődleges követelmény.

Q4: A C71500 hegeszthető speciális anyagok nélkül?

Igen, a C71500 speciális anyagok nélkül is könnyen hegeszthető.Az oldalon az áll, hogy az ötvözet "könnyen hegeszthető, gyártható és hidegen megmunkálható, bármilyen speciális anyag használata nélkül". Az ajánlott módszerek közé tartozik a védőgázas ívhegesztés, a bevonatos fém ívhegesztés és az ellenálláshegesztés.

Q5: Mi a C71500 megmunkálhatósága?

A megmunkálhatósági besorolás 20 (ingyenes-vágó sárgaréz=100).Ez szerepel a gyártási tulajdonságok táblázatában. A H02 temperált (1/2 kemény) rúd szakítószilárdsága 75 ksi 15%-os nyúlással – ez a temperálás jobban megmunkálható, mint a lágyított. Használjon éles keményfém szerszámokat és alacsonyabb vágási sebességet.

6. kérdés: Mi a különbség az OS025 és az OS035 csöves temperálás között?

Az OS025 nagyobb szilárdságú (60 ksi szakítószilárdság, 25 ksi hozam); Az OS035 lágyabb (54 ksi szakítószilárdságú, hozam nincs megadva).Az OS035 névleges szemcsemérete 0,035 mm, keménysége 36 HRF. Az OS025 finomabb szemcseméretű (0,025 mm), keménysége 45 HRB / 80 HRF. Hajlításhoz és csőtágításhoz válassza az OS035-öt; válassza az OS025-öt az egyenes csövek nagyobb szilárdságához.

7. kérdés: Milyen katonai előírások vonatkoznak a C71500-ra?

MIL-C-1726F, MIL-C-24679, MIL-T-16420K, MIL-T-15005 és MIL-T-22214 borító C71500.Haditengerészeti tengervíz csővezetékek és kondenzátorok esetén ezek a MIL-specifikációk érvényesek. Az oldalon a DEF STAN 02-879 és a DEF STAN 02-780 listája is megtalálható az Egyesült Királyság katonai alkalmazásokhoz.

8. kérdés: Mi a hőkezelési hőmérséklet a C71500-nál?

Az izzítási hőmérséklet 1200-1500 fok F.A melegmunka hőmérséklete 1700-1900 F. Ezek a hőmérsékletek a termikus tulajdonságok táblázatában vannak felsorolva. A hőkezelés visszaállítja a rugalmasságot a hideg megmunkálás után. A magasabb tartományban történő melegmegmunkálás kovácsolási és alakítási műveletekhez való.

9. kérdés: Melyek a C71500 általános alkalmazásai?

Sósvíz-csövek és csőszerelvények, hűtőszekrény és kondenzátor alkatrészek, hegesztőhuzal, kazán alkatrészek, sós víz karimák, hőcserélők, hűtőberendezések és hegesztő támgyűrűk.Az oldal felsorolja ezeket az alkalmazásokat. Az ötvözet korrózióállósága a szennyezett és nagy sebességű{1}}tengervízben alkalmassá teszi az igényes tengeri szolgáltatásokra.

Kémiai ellenőrzés:Az optikai emissziós spektrometria minden hőt Ni (29-33%), Fe (0,40-1,0%), Mn (1,0% vagy annál kisebb), Pb (0,05% vagy annál kisebb), Zn (1,0% vagy kisebb) tekintetében ellenőrzi. Cu + a megnevezett elemek összege minimum 99,5%.

Mechanikai vizsgálat:A szakítóvizsgálat megerősíti a szakítószilárdságot (54-75 ksi a formától és az indulattól függően), a folyáshatárt (20-70 ksi) és a nyúlást (15-45%). A keménységvizsgálat igazolja a megfelelő edzettséget (35-80 HRB, 36-80 HRF).

Lapítási teszt (cső):Biztosítja az alakíthatóságot – nincs repedés, ha az OD meghatározott százalékára lapítják.

Tágulási teszt (cső):Megerősíti, hogy csőlapokká terjeszkedik – nincs repedés a tágulás után.

Hidrosztatikus vizsgálat:Minden csövet nyomáspróbával ellenőriznek, hogy ne szivárogjanak. Tesztnyomás az ASTM B111 / B466 szerint.

Örvényáramú tesztelés (ha meghatározott):100%-ban roncsolásmentes vizsgálat a gödrök, szilánkok és falvariációk tekintetében az ASTM E243 szerint.

Méretvizsgálat:Az OD, a falvastagság, az egyenesség és a hossz az ASTM B111 / B466 tűrések szerint ellenőrizve.

Nyomon követhetőség:Minden vizsgálati jelentés a hőszámhoz kapcsolódik. A nyilvántartásokat megőrizzük az anyag teljes nyomon követhetősége érdekében. Harmadik-ellenőrzés elérhető.

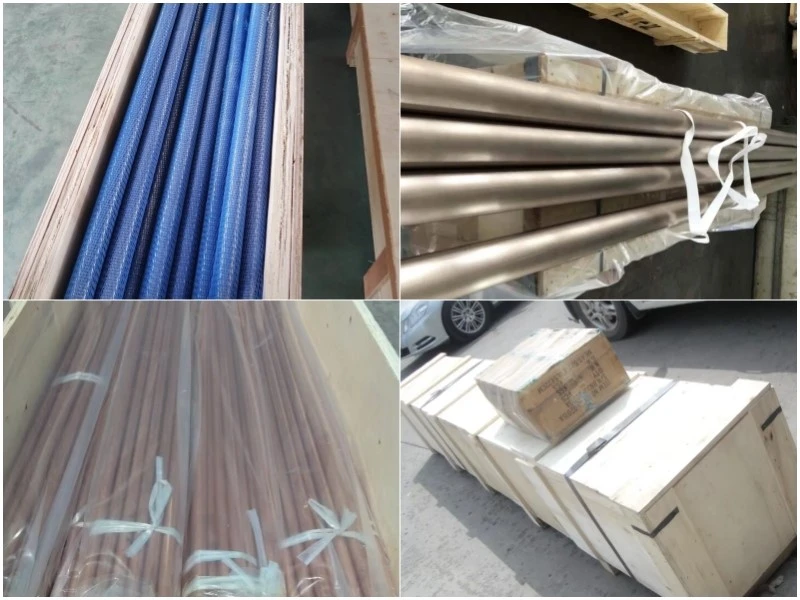

Csomagolás:A csöveket 1,5 méterenként hatszögletű kötegekbe rögzítik acélszalaggal. Az egyes rétegek közötti rétegelt lemez elválasztók megakadályozzák a felületi karcolódást.

Csomag súlya:Maximum 2000 kg (4400 font) kötegenként a biztonságos kezelés érdekében.

Végvédelem:A mindkét csővégen lévő műanyag kupak távol tartja a törmeléket, és védi a meneteket vagy a ferde végeket.

Vágott hosszúságú csomagolás:A rövidebb csöveket ISPM-15 tanúsítvánnyal rendelkező, habbéléssel ellátott fa ládákba csomagolják.

Tekercses cső csomagolás:A hosszú, folytonos hosszúságokat acéltekercsekre tekerik fel. Az orsó peremén fel van tüntetve a hőszám, a méret és a teljes hossz.

Címkék minden csomagon:Ötvözet (C71500 70/30), hőszám, OD × falvastagság, hossz, mennyiség, PO-szám, nettó tömeg, bruttó tömeg.

Tengeri fuvarvédelem:Nedvességvédő{0}}műanyag fóliákba helyezett szárítózsákok trópusi célpontokhoz vagy 6 hónapnál hosszabb tároláshoz.

Export csomagolás:Minden fa láda és raklap rendelkezik ISPM-15 tanúsítvánnyal a nemzetközi szállításhoz.

Olvasztó:6 tonna kapacitású indukciós kemencék argonkeveréssel. Pontosan szabályozott összetétel: Ni 29-33%, Fe 0,4-1,0%, Cu egyensúly.

Öntvény:A vízszintes folyamatos görgő 200 mm (8") átmérőjű tuskót készít kifejezetten csőextrudáláshoz.

Extrudálás:A 3500 tonnás extrudáló prés átszúrja a tuskót, hogy üreges héjat képezzen (csövet). A szerszámok külső átmérője 30 mm-től 250 mm-ig terjed.

Hideg zarándokolás:A több pillér malomállvány csökkenti az OD és a falvastagságot. Akár 75%-kal csökkentheti az OD-t egyetlen menetben. A kész cső maximális hossza 40 méter.

Rajz:A végső méretezést 30 tonnás és 60 tonnás teherbírású húzópadok végzik. A belső felületkezelés Ra 0,4 µm vagy jobb. A húzás utáni egyenesség méterenként 0,5 mm (0,020" per láb).

Lágyítás:Autó fenéken működő kemence 1200-1500 F (650-815 F) hőmérsékleten gyors vízhűtéssel. OS035 (névleges szemcseméret 0,035 mm) vagy OS025 (finomabb szemcseméret) temperációt produkál.

Stressz oldás:Az alacsonyabb hőmérsékletű kemence HR50 húzott és feszültségmentesített temperamentumot eredményez a nagyobb szilárdságú alkalmazásokhoz.

Egyenesítés:A 6 tekercses forgó egyengető korrigálja a hajlítást a húzási folyamatból. 0,5 mm méterenkénti egyenességet ér el.

Örvényáramú tesztelés:100%-ban online ellenőrzés forgó szondával lyukakat, szilánkokat, hossz- és keresztirányú hibákat észlel. Spray festékkel jelölt selejt.

Hidrosztatikus vizsgálat:Nyomás akár 6000 psi. Minden csövet legalább 5 másodpercig próbanyomáson tartanak, automatikus nyomásrögzítéssel.

Ellenőrző laboratórium:OES spektrométer kémiai elemzéshez, univerzális szakítószilárdságmérő, keménységmérő (Rockwell B/F) és metallurgiai mikroszkópok.
